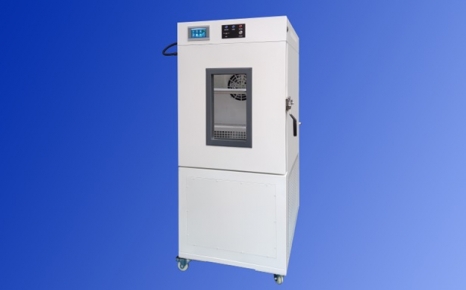

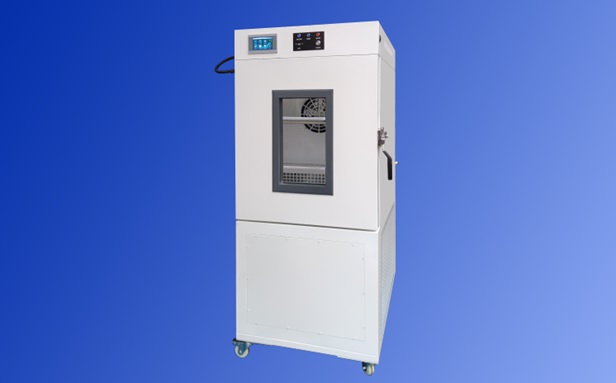

Tủ khí hậu -40 ~ 150℃
Model: HWS-SDJ403; Xuất xứ: Trung Quốc
1. Thông số kỹ thuật chính
1.1 Kích thước vùng thử nghiệm: 700 × 700 × 700 mm (Sâu × Rộng × Cao)
1.2 Dung tích vùng thử nghiệm: 343 lít
1.3 Kích thước bên ngoài: 1300 × 880 × 1680 mm (Sâu × Rộng × Cao)
1.4 Dải nhiệt độ: -40 ～ 150℃
1.5 Độ dao động nhiệt độ: ±0.3℃
1.5 Độ chính xác cài đặt nhiệt độ: 0.1℃
1.7 Dải độ ẩm: 20 ～ 98% R.H
1.8 Độ dao động độ ẩm: ±2% R.H
1.9 Độ chính xác cài đặt độ ẩm: 0.1% R.H
1.10 Bộ điều khiển: Màn hình cảm ứng LCD 4.3’’ có thể lập trình, điều khiển PID
1.11 Chế độ hoạt động: Cố định & Lập trình
1.12 Ghi dữ liệu thử nghiệm: Dữ liệu được ghi trong bộ điều khiển và có thể tải xuống qua USB
1.13 Điều khiển từ xa: Người dùng có thể giám sát và điều khiển buồng qua máy tính
1.14 Nguồn điện: 380V, 3 pha, 6Kw
2. Hệ thống điều khiển (Bộ điều khiển)
2.1 Bộ điều khiển nhiệt độ & độ ẩm
Bộ điều khiển nhiệt độ và độ ẩm là loại màn hình cảm ứng LCD. Nó tích hợp chức năng điều khiển PID, có khả năng tự động điều chỉnh và kiểm soát nhiệt độ, độ ẩm cũng như tự động hiệu chỉnh các sai lệch. Ngoài ra, bộ điều khiển còn có thể lưu trữ dữ liệu thử nghiệm.
2.2 Ngôn ngữ của bộ điều khiển: Tiếng Anh, Tiếng Trung và ký hiệu số
2.3 Màn hình hiển thị của bộ điều khiển:
- Nhiệt độ và độ ẩm cài đặt
- Nhiệt độ và độ ẩm thực tế
- Thời gian vận hành
- Báo động
- Đường cong chương trình
- ……
2.4 Độ chính xác cài đặt:
- Nhiệt độ: 0.1℃
- Độ ẩm: 0.1%RH
- Thời gian: 1 phút
2.5 Chế độ vận hành: Chế độ ổn định và chế độ theo chương trình
2.6 Dung lượng chương trình:
- Tối đa 180 chương trình
- Mỗi chương trình có tối đa 999 bước, mỗi bước có thời gian tối đa 999 giờ.Các chương trình có thể liên kết hoặc lặp lại với nhau
2.7 Cảm biến nhiệt độ: Cảm biến nhiệt độ Pt100
2.8 Cảm biến độ ẩm: Bộ phát độ ẩm
2.9 Các linh kiện điều khiển khác:
- Contactor AC của SIEMENS
- Rơle OMRON
- CB (aptomat) của SIEMENS
- ……
3. Ghi dữ liệu & Điều khiển từ xa:
- Dữ liệu kiểm tra được ghi lại trong bộ điều khiển. Người dùng có thể xem trực tiếp trên bộ điều khiển và có thể tải xuống bằng USB.
- Người dùng có thể giám sát và điều khiển buồng thử nghiệm trên máy tính.
4. Hệ thống gia nhiệt
4.1 Bộ phận điều khiển gia nhiệt: Rơ-le bán dẫn SSR (Solid-State Relay)
4.2 Bộ gia nhiệt: Bộ gia nhiệt bằng thép không gỉ, có chức năng bảo vệ quá nhiệt
5. Hệ thống tạo ẩm/khử ẩm
5.1 Bộ tạo ẩm: Bộ tạo ẩm hơi nước kiểu nồi hơi tích hợp sẵn, tự động bổ sung nước và cảnh báo khi thiếu nước
5.2 Phương thức tạo ẩm: Tạo ẩm bằng hơi nước
5.3 Phương thức khử ẩm: Dòng chảy tiếp xúc kiểu tầng, dùng cuộn bay hơi làm lạnh đến điểm sương
5.4 Bình chứa nước: Bình nước bằng nhựa dạng ngăn kéo ở phía dưới
6. Cấu trúc buồng thử nghiệm
6.1 Vật liệu bên ngoài: Thép không gỉ sơn tĩnh điện
6.2 Vật liệu bên trong buồng thử: Tấm thép không gỉ SUS304 của BAOSTEEL
6.3 Vật liệu cách nhiệt: Bông thủy tinh siêu mịn
6.4 Cửa: Cửa đơn
6.5 Gioăng cửa: Gioăng cao su silicone chịu nhiệt độ cao
6.6 Cửa sổ quan sát: Cửa sổ chân không có chức năng tự rã đông
6.7 Đèn trong buồng: Đèn chịu được rã đông gắn trên cửa
6.9 Giá đỡ: 2 khay bằng thép không gỉ có thể điều chỉnh được
6.10 Cổng chờ: Cổng chờ Φ50 mm ở phía bên trái
6.11 Bánh xe: 4 bánh có phanh
6.12 Bình chứa nước: Bình nước tích hợp dạng ngăn kéo ở phía dưới
7. Hệ thống làm lạnh
7.1 Máy nén: Máy nén kín hoàn toàn (hermetic) sản xuất tại châu Âu (embraco)
7.2 Môi chất lạnh: Môi chất lạnh thân thiện với môi trường
7.3 Phương thức làm lạnh: Làm mát bằng không khí (Air-cooling)
7.4 Dàn bay hơi: Dàn bay hơi sản xuất trong nước
7.5 Dàn ngưng tụ: Dàn ngưng tụ sản xuất trong nước
7.6 Các linh kiện làm lạnh khác:
- Van giãn nở
- Van điều khiển điện từ
- Bộ lọc sấy
8. Hệ thống tuần hoàn không khí
8.1 Quạt thổi: Quạt trục dài bằng thép không gỉ
8.2 Phương thức tuần hoàn không khí: Tuần hoàn cưỡng bức và tính toán cân bằng nhiệt độ & độ ẩm (BTHC). Có nghĩa là khi hệ thống làm lạnh hoạt động, bộ điều khiển sẽ điều chỉnh bộ gia nhiệt và bộ tạo ẩm theo kết quả tính toán từ chức năng PID, cuối cùng đạt trạng thái cân bằng.
8.3 Luồng không khí tuần hoàn: Không khí được thổi vào buồng thử từ đáy và được hút ra từ quạt.
9. Hệ thống đo lường
9.1 Cảm biến nhiệt độ: Cảm biến nhiệt độ Pt100
9.2 Cảm biến độ ẩm: Bộ truyền độ ẩm
9.3 Các linh kiện điều khiển khác: Khởi động từ AC, rơ-le trạng thái rắn (SSR), aptomat (cầu dao)…
10. Hệ thống cảnh báo âm thanh và hình ảnh
10.1 Bảo vệ quá nhiệt
10.2 Bảo vệ quá tải quạt
10.3 Bảo vệ quá tải máy nén
10.4 Bảo vệ ngắn mạch
10.5 Bảo vệ nối đất
10.6 Cảnh báo thiếu nước
11. Điều kiện môi trường vận hành
11.1 Nguồn điện: 380V, 3 pha
11.2 Nhiệt độ môi trường: 5 ～ 28℃
11.3 Độ ẩm môi trường: ≤85% R.H
